サンプルレート： 10ns
| 高感度FFT／矩形波 | 型番LDSO |

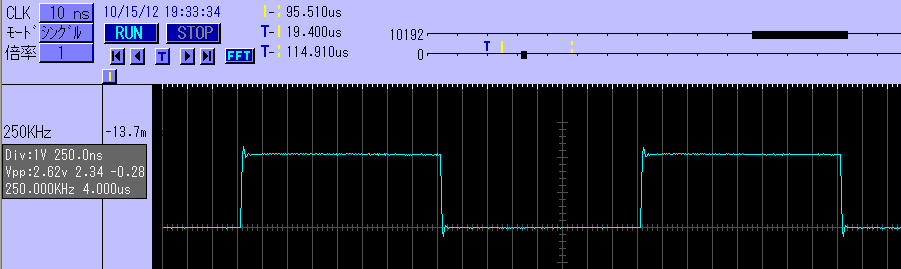

250KHzをサンプリングします
サンプルレート： 10ns
振幅： 2V
Duty１対１、形状ほぼ綺麗
これを FFTします
 |
２カーソル間の周波数成分を抽出します。※波形の山と周波数が一致します
| 1: 251.515KHz 1.2070 V 2: 748.828KHz 413.7380 mV 3: 1.252MHz 231.6909 mV 4: 1.749MHz 78.3629 mV 5: 2.252MHz 121.4385 mV 6: 2.750MHz 115.5723 mV 7: 3.253MHz 78.9437 mV 8: 3.750MHz 87.0120 mV 9: 4.253MHz 6.8019 mV |
矩形波250KHzをFFTすると、基本周波数は250KHzで、その
1,3,5,7,．．．倍の周波数成分に分析されます。つまり、500KHz間隔です
結果をみると、約250KHzを1倍に、丁度その倍率に分析できています
（FFTの原理は近似値を求めるものなので、ピッタリ250Kにはなりません）

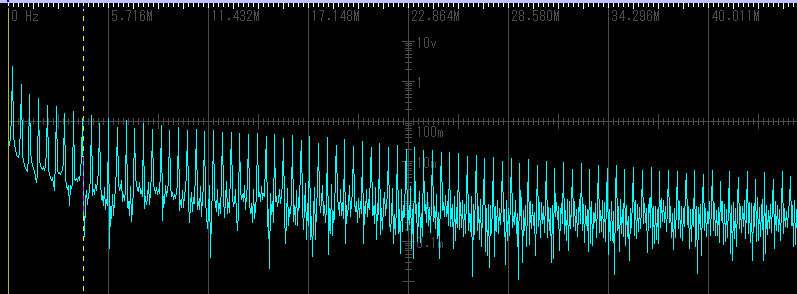

どこまで成分があるか後半を見ていくと、山は、減衰しながら延々と成分が分析できています
全て500KHz間隔です

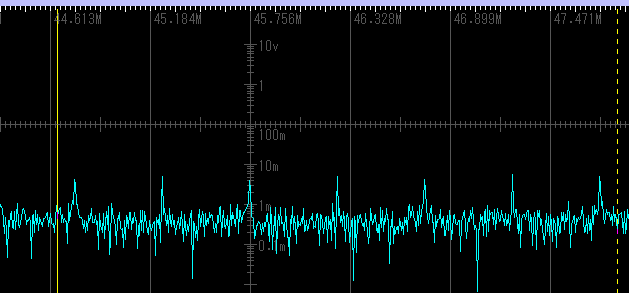

分析が厳しくなった最後のあたりの２カーソル間の周波数成分を抽出します
| 1: 44.752MHz 4.0974 mV 2: 45.256MHz 4.9030 mV 3: 45.753MHz 3.9678 mV 4: 46.256MHz 4.8796 mV 5: 46.753MHz 4.1419 mV 6: 47.256MHz 5.3309 mV 7: 47.754MHz 4.9439 mV |
だいたい、47MHzくらいまで、山が見えます
高周波のFFTは別機能があります（型番：LOSCL2B-DDR）
|
