入力データ形式 |
当システムでは、入力データは以下のようなテキストフォーマットにしています
テキストデータから波形画面を作成する方法は、実は、HDLの検証に対応することを意識しております。
つまり、HDLの検証に使用するシミュレーションデータは、この形式に類似している場合があり、カット&ペーストで
使用できることをイメージしています。
もし、御社のフォーマットで希望がありましたら相談下さい。
コマンド "$"で始まる登録コード(大小文字無関係) | |
$DATA | データ部分 次行からデータ入力 |
$REPT_S,xx | リピート開始。 xxは回数を10進数で入力 |
$REPT_E | リピート終了 |
$REPT2_S,xx | ネストのできるリピート $REPT_S のリピート部分を中に入れてリピートできる。ネストは1個だけ。 |
$REPT2_E | リピート終了 |
$END | メモリのデータ未入力部分を埋めるデータ 次行(1行)でデータ入力 |
$JUMP,xx | 入力位置のジャンプ。xxはジャンプ位置を10進数で入力 次行(1行)でジャンプ位置までのホールドするデータ入力 |
$PATAN,ch,xx | 指定の1CHを、固定パターンにする。xxはパターンを2進数で入力 CLKなどの作成に使用 |
データ | ・使うCH数分だけ入力(8CHなら、8個)。右端がLSB ・各CHの間は、1個以上のスペース ・中間の改行は可 ・バスの場合 バイナリ形式 1010、HEX形式 Ah。どちらでも可。中間にスペースは入れない。 |
コメント | ”//” で始めるとコメントになる データの最後、文頭。(データの中間に入れるとその後ろは無効になる) |
※各制御コードは、半角です。 "$"、”//”

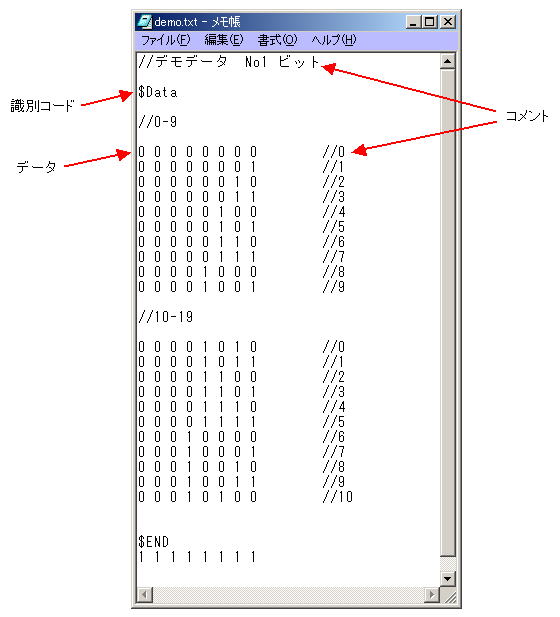

$DATA、 $END コマンド

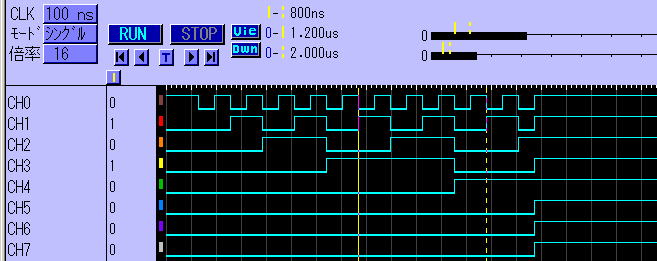

このデータで画面表示すると、 | |
$REPT コマンド
$Rept_s と $Rept_e 間の入力を指定回数繰り返します |
このデータで画面表示すると、 | |

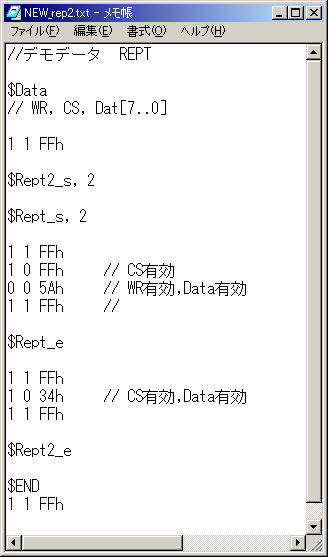

$REPT2 コマンド
$Rept を含むデータを更にリピートする場合、$Rept2
を使用します $Rept のループの外側を $Rept2 で囲みます |

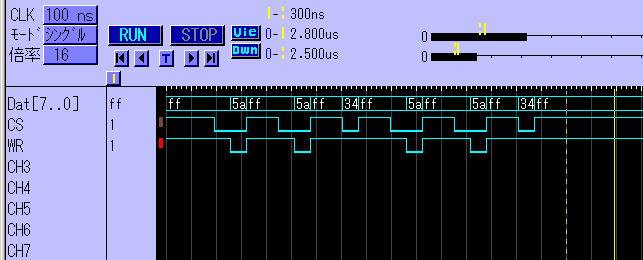

このデータで画面表示すると、 | |

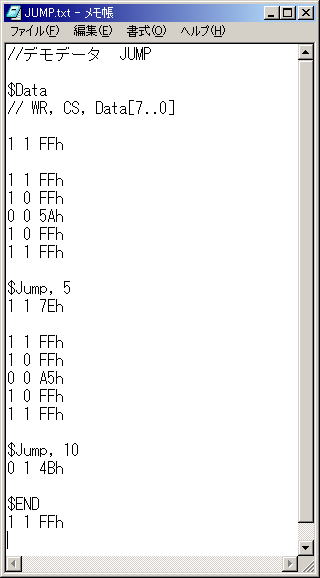

$JUMP コマンド
コマンドの入力位置から$Jump の指定位置まで指定データでホールドします |

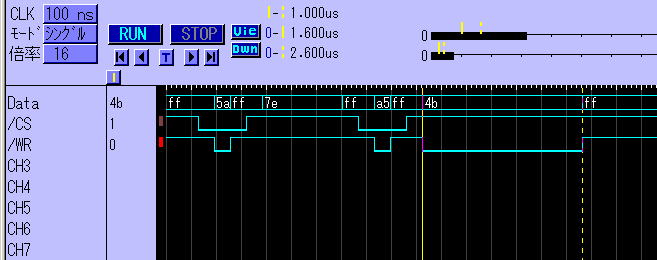

このデータで画面表示すると、 | |

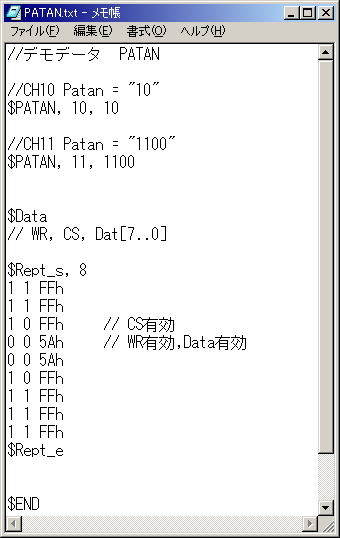

$PATAN コマンド
特定CHをCLKにするときなどに使用します
CH番号は、0から始まるICクリップの番号です。 次のパターンで、bitの変化単位を入力します "10" と "1100" の入力をしているので、下の波形では、CLK,CLKBで、2倍の関係になっています |
このデータで画面表示すると、 | |
