ドラッグによる拡大、移動

マウスが波形表示画面上にあるとき、マウスでドラッグすることで感覚的操作ができます
感覚的操作には、拡大移動が用意されています。
マウス形状は、初期値は、拡大用になっています。通常の各種操作はそのままでします。
ドラッグによる感覚的操作をする場合、2種類の形状を使い分けます


拡大用
(初期値)
移動用

上の2種類があります。
切り替えは、ダブルクリックでします。ダブルクリックをする度に、交互に入れ替わります。




 ”拡大用” の使用法
マウスが波形表示画面上にあるとき、マウスでドラッグすることで波形が拡大縮小する

拡大
下図の白線のように右へドラッグすると、ブルーの背景になる
ボタンを離した時点で、そのブルー枠が画面一杯に拡大する


縮小
下図の白線のように左へドラッグすると、ピンクの背景になる
ボタンを離した時点で、そのピンク枠を中心に画面が1/2に縮小する



 ”移動用” の使用法

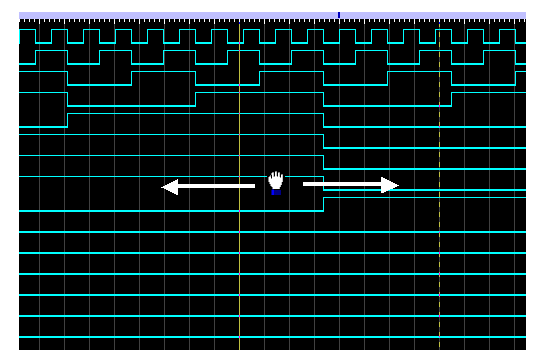

マウスが波形表示画面上にあるとき、マウスでドラッグした分だけ波形が左右に移動します

波形表示画面をドラッグして左右に動かして見て下さい。マウスの移動スピードに合わせて波形が移動します。


※当ロジックアナライザー/ロジアナは、当社オリジナル開発です。
記載されている各名称、製品名は、各社の商標、または、登録商標です。
