ICクリップケーブル

2006/4/10 UP

細かい選択、メンテナンスができるようにラインナップしております
ロジックアナライザーのICクリップは消耗品です

ICクリップの形状は4種類あります。1セット8CH分です。

構成
・ケーブル長(ICクリップ含まず):19cm
・信号8CH+GND2本

この図は、型番:LIC-MSET





LIC-HSET
信号部:Hクリップ使用
GND部:Mクリップ使用
LIC-MSET
信号部:Mクリップ使用
GND部:Mクリップ使用
LIC-SSET (非在庫品)
信号部:Sクリップ使用
GND部:Mクリップ使用
LIC-LSET
Lクリップ使用
LIC_HEDSET
信号部:2.54mmヘッダピン直接挿入用(8本)
GND部:2.54mmヘッダピン直接挿入用(2本)
ケーブル長:23cm(クリップがない分長くしています)


 Hクリップ:寸法画像
 Mクリップ:寸法画像
(GND用は黒色)
 Sクリップ:寸法画像
(非在庫品)
 Lクリップ
(GND用は黒色)
ピッチ:単独0.3mm、開口部最大0.64mm(太い物はつかめません)
両側つかみ構造。
ピッチ:単独1.27mm、連続2.54mm
両側つかみ構造
ピッチ:単独0.8mm、連続1.27mm
両側つかみ構造
ピッチ:単独2.54mm、連続2.54mm
(2.54mmの連続数が3以上になると間隔が厳しく、交互にずらすなど工夫が必要)
片側つかみ構造

ICクリップ部分のみの交換ができます
Mクリップ、Hクリップ、Sクリップは、同じメーカーの共通結合部を使用しているため、ICクリップを交換することができます
クリップのみの単独販売もしていま
ICクリップ部分のみの交換はできません




ICクリップ選択の参考

目的に応じた型番を選択すればいいわけですが、仮に、LIC-LSETを選択した場合でも、図のように、Hクリップを仲介して細かいピッチのICをつかむ方法もあります。
クリップのみの単独販売もしています。

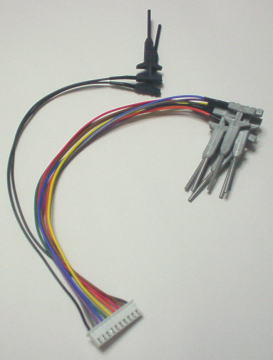

2.54ヘッダピンなどの用途には、Mクリップが最適です。(写真は L + H クリップ)
