	信号発生機能（パターンジェネレータ）	オプション：　LPGEN
	信号発生専用器を凌駕する機能・HDLの検証を意識した構造・1Mbit/CH × 32CH　（モード条件有り）・振幅電圧　1.5 - 3.45V 可変

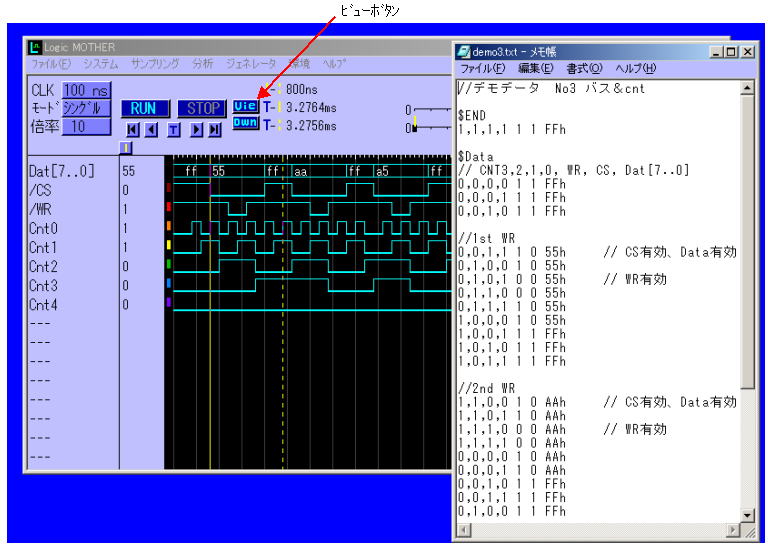

	エディタ並行編集での画面表示
	以下のように、アプリ画面とデータファイルのエディタを同時起動します。（エディタ選択自由）エディタで修正したら、アプリのビューボタンをクリックします。これで、画面表示が更新されます。画面表示の波形がそのままRUNボタンで出力できます出力は、ロジアナのICクリップケーブルをそのまま使い、接続した外部機器に対して実行されますロジックアナライザでありながら、信号発生器としても高機能となっています
	入力データ形式

仕様　2008/7　※バッファはLMBUFを使用すること

チャネル構成	MODE1　(全32CH） 0-30CH (31信号)：　データ出力 31CH (1信号)：　データ同期CLK出力 MODE2 0-15CH (16信号)：　データ出力 31CH (1信号)：　外部CLK入力 *1：　CLK=10n時、データ同期CLK出力はなし
出力間隔(s)	MODE1 10n(100MHz)、20n、50n、100n MODE2 10n(100MHz)、20n、50n、100n、200n、500n、 1u、2u、5u、10u、20u、50u、100u、200u、500u、1m、外部CLK
メモリ (bit/CH×全CH)	MODE1 512, 1K, 2K, 4K, 8K, 16K, 32K, 64K, 128K, 256K, 512K, 1M MODE2 512, 1K, 2K, 4K, 8K、16K
振幅電圧	1.5～3.45V　0.01V単位設定、（未RUN時：Hi-Z）
Bitスキュー	2ns以内
ドライブ能力	24mA、保護抵抗直列68ｵｰﾑ
その他	ロジアナと信号発生の切り替えは、アプリのメニューで選択します。本体１台でロジアナと同時実行はできません。同一PCで、本体を2個認識できますので、1台はロジアナ、もう一台は信号発生という構成はできます。

オーダー機能（別有料オプション）
出力間隔(s)	オーダーの出力間隔を任意に設定条件・最小：10n ～　（作成できる周波数は限りがあります）・他仕様は打ち合わせによる

※高速で全bit最小単位で同時変化する信号が多い場合、8ch程度に信号数を制限して下さい

※当ロジックアナライザーは、デルタコア社オリジナル開発です。
