交換時は電源OFF

バッファを交換する時は、必ず、USB未接続、ACアダプター未接続

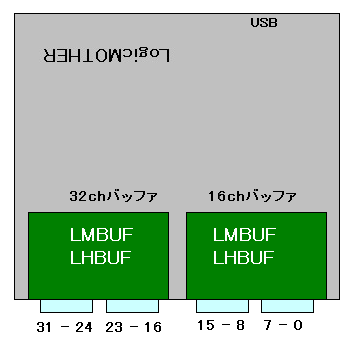

通常のバッファ　(サンプリングCLKが　1.33ns - 5ms)



バッファ1個で16CH、バッファ2個で32CH、右から順に8CH単位です

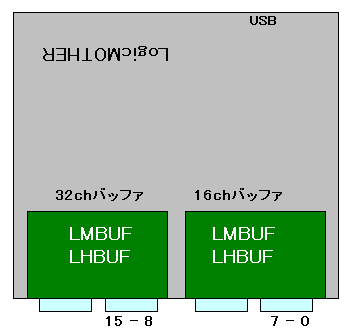

サンプリングCLKが　1.5G　( 0.66ns ) のバッファ

バッファ1個は8CHのみです
1.5GのCLKは、16CHまで使用できますが、バッファ2個、プローブ2個が必要です
バッファを分けることで、高速信号が他CHに干渉することを弱めています
例えば、CLKは16chバッファ、信号は32chバッファに入れる

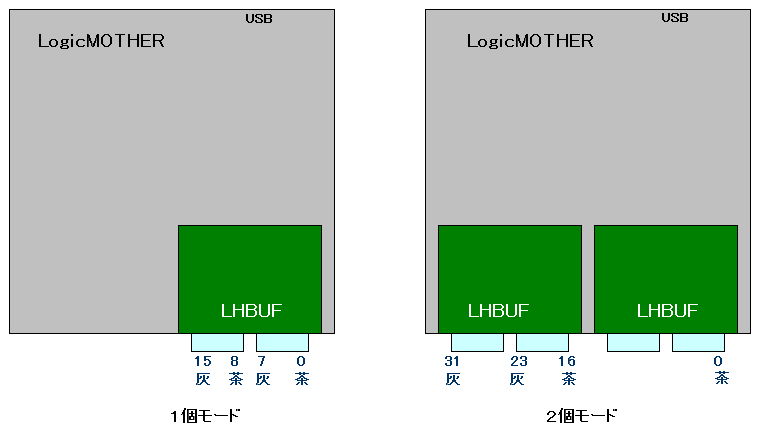

サンプリングCLKが　3G　( 0.33ns ) のバッファ

3GのCLKは、4CHまで使用できます
モードがあり、バッファの数とプローブの数が異なります
1個モードで4CH使用するなら、バッファ1個、プローブ2個が必要です
2個モードで4CH使用するなら、バッファ2個、プローブ3個が必要です

※詳しくは、マニュアル → 実践 → 3Gサンプリング　を参照
