コンセプト

DDR266メモリなど、”100MHz超の高速信号の位相差測定をする”　という特定用途で開発しました
最大分析周波数は、パーソナルロジアナの領域を超えています
高速信号に特化したため、CH数は4までですが、100MHz超を分析できます。



最大分析周波数 　



測定信号：175MHz、SSTL2-2.5V
1077回のCLKで全てのHLがつぶれることなく分析できています

最大分析周波数はロジアナの重要な性能項目です。サンプリングCLKだけでなくこの仕様にも注意下さい

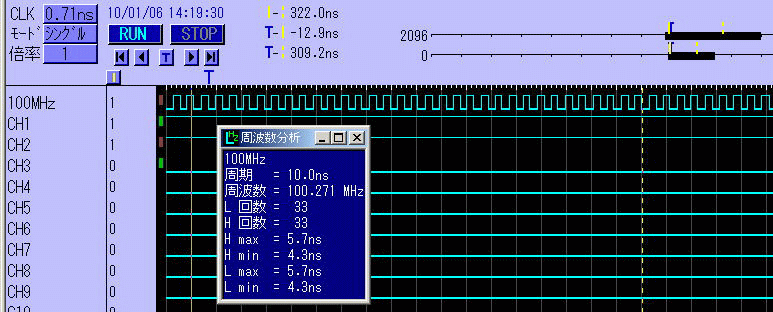

100MHzを測定すると 　

(2.5V-SSTL2、波形倍率1)

波形倍率5

1.4Gで100MHzをサンプリングすると、14点サンプリングになります。
画面中に周波数分析windowがあります。2カーソル間の周波数成分を分析しています。
HL成分の分析を見ると、33回分析して、5.0ns の中間値に対して、4.3 - 5.7 ns で捉えています。（1.4G は 0.71ns なので、このサンプリング精度は高いと言えます）
つまり、HL-Duty比は、かなり 1:1 に近づくレベルまで計測されています。

パーソナルロジアナで、100MHz超を分析できること自体稀有な存在であり、ましてDuty比をここまで分析できる当ロジアナの実力に注目下さい
（※誤解の無いように注釈。等価サンプリングではありません。シングルの全点リアルサンプリングです）



DDR266-DQS位相の測定 　



DDR266メモリは、DQSは133MHzになります（図中右の周波数分析window内参照）※DDRは266までです
Data-bit と DQSの調整がDDRメモリの困難なところで、Data-bit の 中間に DQSの位相をおくことが必要です（WRの場合）
図中中央に、エッジ分析window（V2.7新設）があります。これは、2カーソル間で起きている D0↑からDQS↑までの平均間隔を計測しています。
カーソル間には4回の現象があり、計測して,平均 1.8ns と分析されています　（133MHzの1/4は、1.9ns。この値が理論的位相値）
DQS位相は問題ないことがわかります

6倍に拡大して、単独の位相差を計測すると以下になります。2カーソル間時間は上部中央に 2.1ns と表示されています
DQS↑はD0の中間で↑していることが計測されています
