バースト転送 |
|
| ”バースト転送”にトリガーをかける概念を本ページにて理解下さい 本ページは、転送速度40MHz(25ns)までを対象に説明 それ以上の速度は、次節 『バースト転送：高速』 を見て下さい | |
”バースト転送” とは、最近、高速転送のために良く使われます。通信の分野にも ”フレーム転送” という形態の
バースト転送があります。連続データ（データセル）をフレームに同期させて転送する形式です。今回、それを例に実測
します。

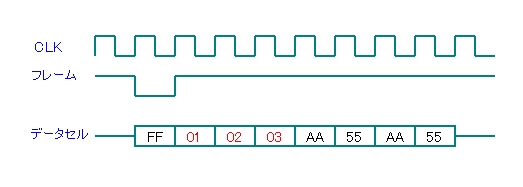

上のデータセルは 01h, 02h, 03h が連続しています。この連続条件を満たす最後の
03h でトリガーをかけます。

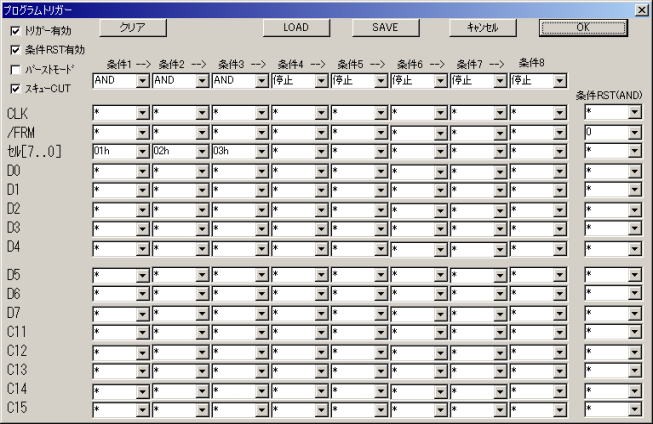

任意のデータセルでトリガーをかけるには、まず、条件を設定します。
| ↓拡大 | |
 |
 |

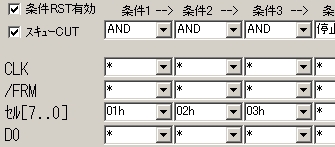

| ●連続条件として： 条件1：01h ->
条件2：02h ->条件3：03 ●条件RSTを設定： /FRM = 0 |
 |
スキューCUTを有効 （バスデータ単独設定時はスキューによる誤トリガーをさけるため） |

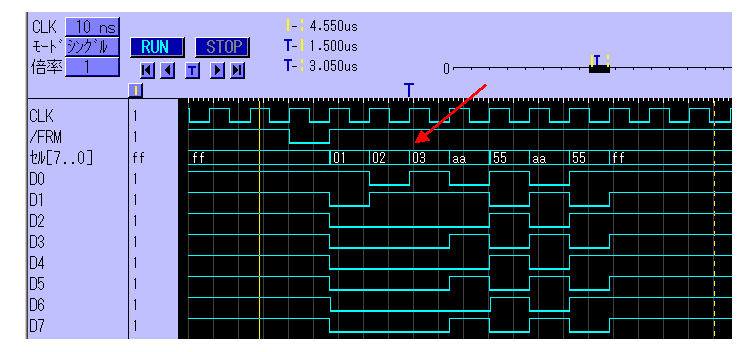

実際のロジアナ波形
トリガーマークの下を見ると、目的のデータセル中の 01h → 02h → 03h を検出しています。
”条件RST” の効果

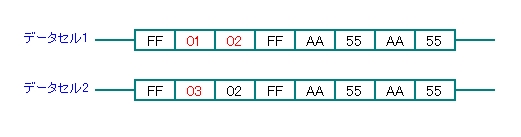

もし、”条件RST” で /FRM = 0 を設定していないと、以下のような、２セルが連続した時、目的のセルでないのにトリガーがかかってしまいます。
”条件RST”があることで、データセル先頭で条件が最初に戻るため、01hを探すところから始められるわけです。
注意点があります。

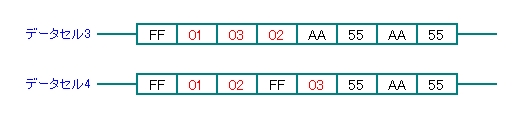

下のデータセル3は、01h→02h→03h と01h→03h→02h とで、順番が違うのでトリガーはかかりません。
しかし、データセル4は、トリガーはかかります。条件の時間間隔を見ているわけではないので、条件は成立します。
この場合、
条件RST： データセル = FFh
とすると、データセル4でもトリガーはかからなくなります。
要は、ユニークなデータパタンと条件RSTを如何に結合させてトリガーをかけるかになります。
