データのユーザーによる加工は、旧来、”エクスポート”機能で、ファイルとして取り出すことで可能でした
本”アドインプログラム”機能の更なる特徴は、
・分析範囲を波形画面からビジュアルに2カーソルで囲んで指定できる
・作成プログラムをコールできる
また、プログラムテンプレートがありますので、加工の方法が用意されています。

例：サイン波データをグラフィック表示する

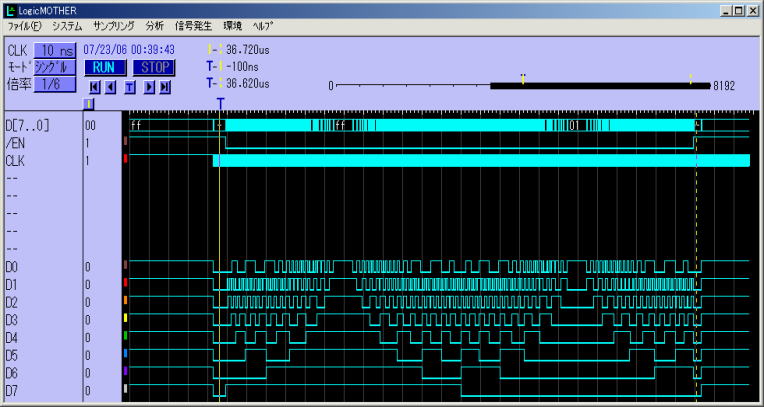

上図は、8bitバイナリデータ中に、サイン波のデータが格納されています。2カーソル間のデータが分析対象になります

　D[7..0]：　8bitバイナリ（0-FFh振幅）
　/EN　：　イネーブル
　CLK　：　クロック（10MHz）

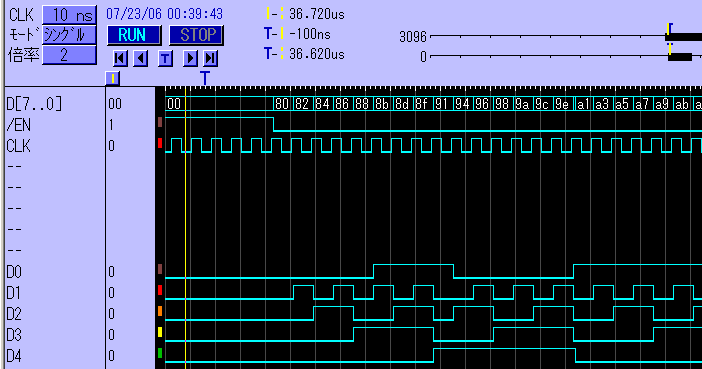

データ部分は拡大すると、下図になります

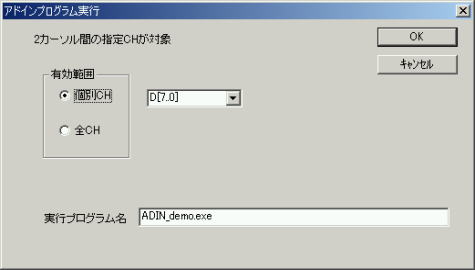

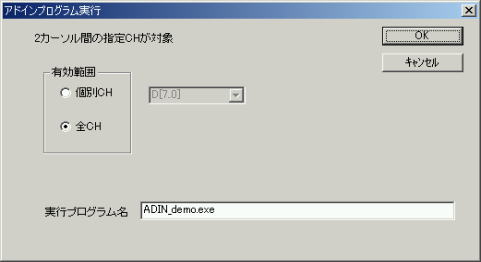

アドインプログラムを実行します （抽出に /EN、CLK を使用します） 　有効範囲 ：　 全CH 　プログラム名：　ADIN_demo.exe

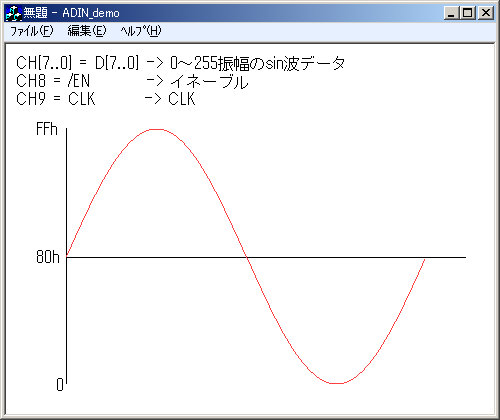

実行結果

D[7..0]　を縦軸
/EN　有効範囲
CLK　↓の点を抽出して横軸

※カーソル範囲を任意に移動して再実行すれば、描画はその分析位置に対応して変化します





プログラム説明

ホームページ → アドイン　
以上に、VC++ プロジェクトファイル（コメント付き全ソース）添付しております
（著作権フリーです、自由に加工下さい）
メインファイル：ADIN_demoView.cpp
テンプレートファイル：テンプレート.cpp

本デモは、VC++6.0 で作成されています
基本的には、内容を理解されれば、言語は他であっても問題ないと思います
VBのみわかるという方は、ソースのコメントを追っていけば処理手順は理解できるはずですので、VBに変更する
こともできると思います

かなり基本的な水準の処理しかしていませんので、windowsプログラム経験があれば問題なく解読できると思います
本デモは、テンプレートを除いた部分は20行程度の簡単なものです
質問は、メールにて対応致します。
