グリッチ感度測定実験
グリッジ計測可能な実際の波形

●設定
標準バッファ　（LMBUF）
スレショルド設定：VCC電圧3.0V

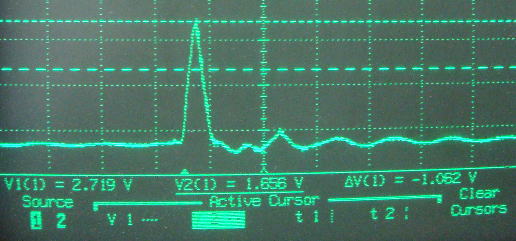

●測定に使用した波形
VCCの55%電圧　3.0v ×55％ = 1.65v を感度計測ポイントとした

スレショルド電圧　1.656Vとする
（振幅2.719V）

横軸DIV=10ns、縦軸DIV=1v

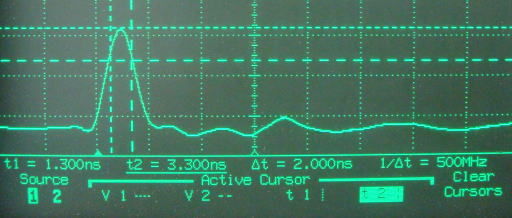

　　　　↓　時間軸拡大

スレショルド電圧時の幅
　2．0ns　　（図中⊿t = 2．000ns）

横軸DIV=5ns、縦軸DIV=1v

●測定結果
グリッチ感度： 2．0 ns （1.65V時信号幅、振幅2.719V）
※VCCの55%電圧　3.0v ×55％ = 1.65v を感度計測ポイントとした

●測定器
ストレージオシロ：HP54615B　(*1)
1GS/S

*1: 某大手市販品であり、当社製品とは無関係です

※当ロジックアナライザーは、デルタコア社オリジナル開発です。
