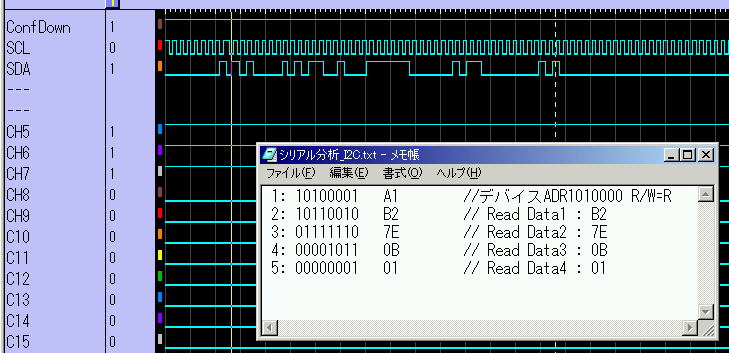

”I2C” は、上画面のように、SCLというクロックと、SDAというデータから成立します。
SDAは、データ8BIT＋ACK1BIT の計9BIT構成です。
単純に9BITをBIT分割で指定すると、ACKが含まれ、8BITデータがわかり難くなります。
そこで、マスクBITを有効にすると、ACK部分を数値化から省きます。
以上のテキスト出力のように、データ部分のみが分析できます。
上のテキスト出力は、//で始まるコメントは、後からマニュアルで追加しました。以外は自動出力です。

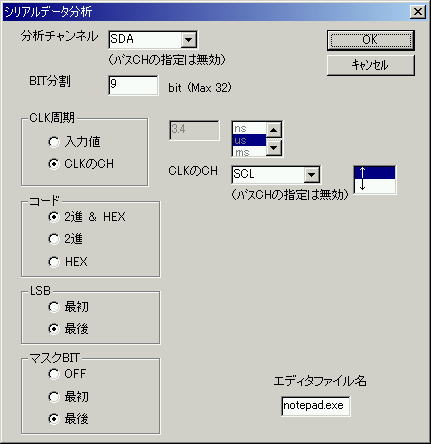

設定は以下です。注意点は、
・BIT分割=9
・マスクBIT=最後
シリアル分析機能は、汎用シリアル分析用に作られています
I2C専用のデコーダではありませんが、今回のように、I2Cも分析できております。
多様なシリアルフォーマットにも対応できるように詳細な設定項目を用意しております。
シリアルフォーマット ”I2C” の分析のヒント
SDAの開始点はどこかですが、”start”という定義があります。

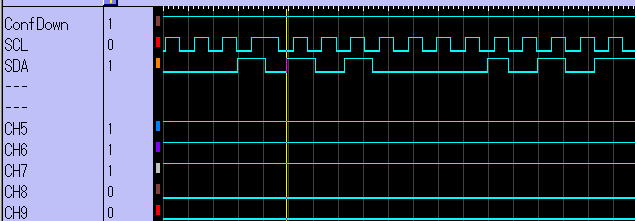

上画面カーソル直前にSCLのdutyが変化している部分があります。
ここが、”start” です。
ここにカーソルを置いて分析の起点にすればSDAの開始点から分析できることになります
※詳しくはI2Cデータシートに譲ります
