波形目盛り |
|

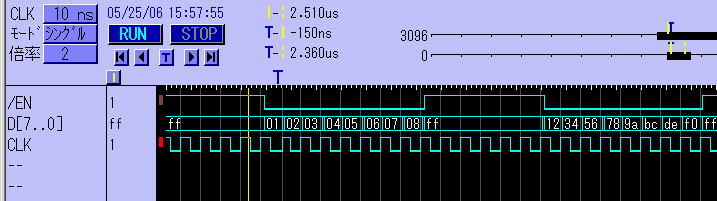

| 波形画面に縦線目盛りを表示します | |
| メニュー | → | ”環境” | → | ”波形目盛り” |

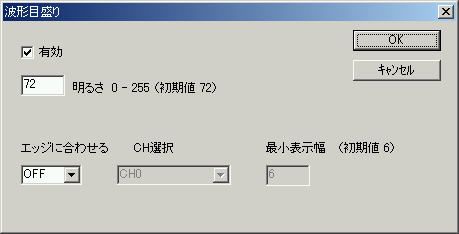

波形目盛りは表示方法を選択できます
| 有効 | 波形目盛表示を有効にします |
| 明るさ | 初期値72は、波形に対してトーンを落としたグレー色になっています 数字を大きくすると、明るくなります |

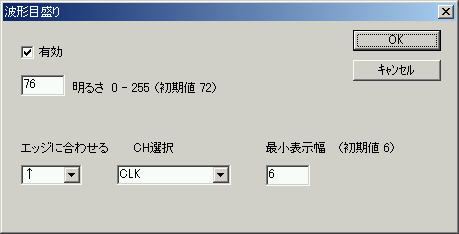

| エッジに合わせる | OFF：25dot毎に固定表示。波形をスクロールしても目盛は移動しません ↑↓：波形のエッジに合わせて目盛が表示されます。波形のスクロールで目盛も移動します |
| CH選択 | エッジに合わせるを有効にした時、どのCHかを選択します |
| 最小表示幅 | エッジに合わせるを有効にした時、CLK幅が小さいと、表示間隔が小さくなり邪魔になる場合があるので、ここの設定で間隔が狭くなると自動的に表示を消します |
 |
|
※当ロジックアナライザーは、デルタコア社オリジナル開発です。
記載されている各名称、製品名は、各社の商標、または、登録商標です。 |
