JTAG装置でコネクタ適性があります
JTAGコネクタは、選択できるようにしています

●JTAG装置

●コネクタ

U-JTAG-S	ストレート
U-JTAG-R	ライトアングル

2mmピッチ、14ピン、2列、センター逆差し防止切り欠き
※汎用品なのでお持ちなら使えます。自身で購入するなら、一般に約￥300

●JTAG装置でコネクタは変えた方が良い

上表のように、JTAG装置で、コネクタのストレート／ライトアングルのどちらが良いかがあります。
ハンダしていませんので、ユーザーが、お持ちのJTAG装置に合わせたものをお使い下さい

※ULOGは、デルタコア社オリジナル開発です。
記載されている各名称、製品名は、各社の商標、または、登録商標です。

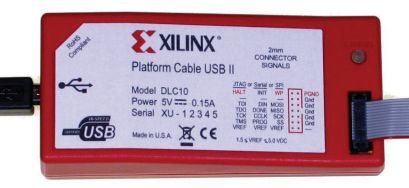

Platform Cable USB II	XILINX純正価格が高い。約4万コネクタは、ストレートが適している
		ケーブルは上から差すので、コネクタは、ストレートが適している
JTAG-HS3	Digilent社約\9,000で、これから買うならお勧めコネクタは、ライトアングルが適している	本体にコネクタが付いているので、横から差さないと不安定になるので、コネクタは、ライトアングルが適している

JTAG装置、JTAGコネクタ
