FT601の醍醐味は、FIFOを使ったバースト転送です
245 Synchronous FIFO mode　といいます
（Multi-Channel FIFO mode　という別のモードも持っていますが、高速転送に特化したものではないので、ULOGでは解説しておりません）


データ4byte(32bit)を100Mbpsで転送できます
従って、帯域幅の理論値は、400MBbps
ハンドシェイク分が多少あり、3**MBbps

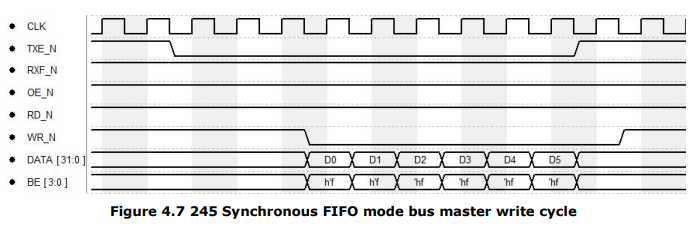

Write cycle タイムチャート

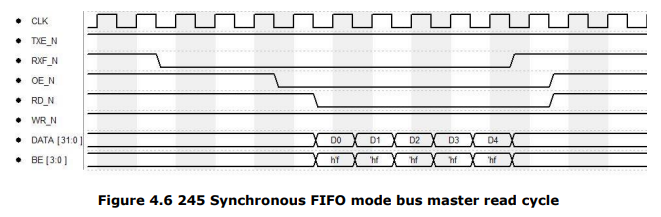

Read cycle タイムチャート



WR、RD、共にバースト転送です。
FT601が、RXF_N、TXE_Nのアクティブで開始になり、FPGAが、WR_N、RD_Nを返すことでデータが有効になります。
WR_N、RD_Nのアクティブ中でデータが有効になり、バースト（CLK同期）で転送が実施されます。
終了は、RXF_N、TXE_Nのネゲートです。
OE_Nは、RD時のみに使用されます。FTのデータ出力が有効になります。

本ボードの実際のタイムチャートは、以下のページを参照下さい
・技術−バーストの間欠動作：　ロジアナで計測
・実用−シミュレーション：　ISEの標準シミュレータ使用（無料ツール）



●RD、WR

FTを接続するFPGAで制御すること視点に方向を統一します
FPGAから制御する方向とします
FTの信号に、RD_N、WR_Nがありますが、その名称と方向が一致しています

RD：　データ方向　FT　->　FPGA
WR：　データ方向　FPGA　->　FT


FT側の端子の方向
