コンデンサ容量測定ツール	1pFも精密に測定
単なるロジアナではないので、入力だけでなく出力を同時にできるので本機能が可能 EA機能　と　アドイン機能　がありそれを利用したツールとして無料提供　※1

セラミックコンデンサは、ほぼSMD（面実装）で、外観から容量を知ることはできません

容量が不明だと結構困ります（C容量計を所有していない場合）
・基板に付いている物を外した単品
・テープカット品で購入した時、誤納品されていることもあり、確認したい
・バラ品をうっかり混ぜてしまった

●概要

精度	約部品精度内、例えば部品精度が5％ならそれ以内
分解能	0.1pF
範囲	0.5pF ～ 100uF　　精度実測

・SMD1608、1005サイズも計測可
・お持ちのピンセットを使った簡単な冶具を用意頂く必要があります。校正作業もあります　（加工キットあり：LP-CL）

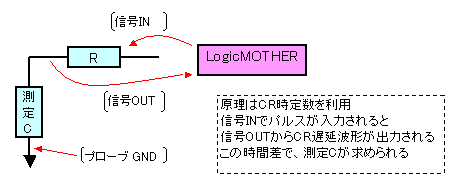

●原理

EA機能は、200Mbpsの入力と出力の同時バースト制御ができます
静電容量を、CR時定数の原理を使うことで測定できます


	手持ちのピンセットを加工してコンデンサをつかむだけ自作キット有り(LP_CL) （インダクタンス測定ツールにも使用できます）

●プローブ構造

●測定の概要

●各種Cの実測値

●1pF以下を計測すると

【校正】
1pFも精密に測定できるツールです。
校正をユーザにして頂きます。手順は詳細に記載してあります
（校正無しで使用すると10％以上誤差が出ますが、承知の場合は校正せずに使用して頂けます）

ダウンロード　WEB →　アドイン

※1　EA機能は本来有料オプション機能ですが、この機能限定で無料で使用できるようにしました。標準バッファ（LMBUF）は1個必要
