1.4GHz　必要構成

構成要件 　

標準構成以外にオプションが必要になります

LBH2　1個または2個	低電圧高速バッファ
LC32	500MHz32CH

LBH2　のモード 　

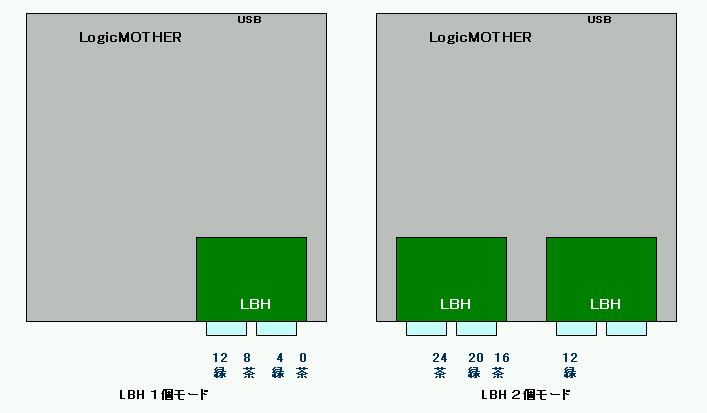

標準バッファは1.4Gには対応できません。オプションLBH2を、1個または2個必要になります　　LBH2 取り付け外観

アプリの4CH (0-3) は、上図のような、ICクリップCHとの関係になります

アプリのCH	LBH2　 1個モード	LBH2　 2個モード
0,1,2,3	0(茶),4(緑),8(茶),12(緑)	12(緑),16(茶),20(緑),24(茶)

測定信号本数制約とモード 　

100MHz超の信号を扱うのは非常に困難になります。
4CHありますが、原則、100MHz超の信号が1本あった場合、他に計測する信号は少なくして下さい
信号のHL変化頻度が少なければ、4CH全て使っても問題ありません

1個モード	100-133MHz信号＋そのステータス信号１、計2信号 100MHz未満１信号＋そのステータス信号3、計4信号
2個モード	0-133MHz信号＋そのステータス信号3、計4信号 ※高速4信号を扱うとき、以下の構成にして下さい　　0CH:　ＣＬＫ　　1-3CH：　そのCLKのステータス信号

最大分析周波数

175MHz。1個モード、2個モード共通
※133MHz超の場合、他の3CHは未使用にするか、HL変化頻度をかなり遅い信号にして下さい

※ステータス信号とは、CLKから分周され作成される信号（DRAMなら、/RAS /CASなど）
※100MHz超の信号が存在する回路は、GNDノイズがかなりある場合が多く、影響を受ける場合があります
※LBH1個当たり4本のGNDがありますが全て接続する

【LBH2仕様】

トリガー感度	標準	LBH2
トリガー感度	3ns	2ns
スレシュルド電圧最大入力電圧	標準	LBH2
スレシュルド電圧最大入力電圧	●VCC登録選択　5V-CMOS，5V-TTL，3.3V-CMOS，3.3V-LVTTL，　2.5V-CMOS，2.0V-CMOS，1.8V-CMOS，1.5V-CMOS ●VCC電圧選択　3.50V　～　1.50V　までの1/100V単位設定　（CMOS換算ｽﾚｼｭﾙﾄﾞはVCC電圧の約50%） ●16CH単位に設定 ●最大入力電圧：-0.5V～6.0V	●VCC登録選択　3.3V-CMOS，3.3V-LVTTL，2.5V-CMOS，2.0V-CMOS，　 1.8V-CMOS，1.5V-CMOS，1.2V-CMOS，1.0V-CMOS、 ※注1 ●VCC電圧選択　1.00V　～　2.80V　までの1/100V単位設定 ※注1 　（CMOS換算ｽﾚｼｭﾙﾄﾞはVCC電圧の約50%） ※注2 ●16CH単位に設定 ●最大入力電圧：-0.5V～3.6V ※標準とLBHは、メニュー選択です。LBHを付けた状態で、標準を選択することもできます

※注1:　VCC2.8V以上はIOトレラント機能で対応しています。その関係で、高速3.3V-CLKで立上がり時間が遅い場合、ややH成分が大き目になる場合があります。
※注2:　VCC=1.1V以下の場合、Hレベルは、VCCの90%を確保下さい。標準CMOSは90%以上になっているので問題ありません。

※当ロジックアナライザーは、デルタコア社オリジナル開発です。
